四川桂投线缆・交投 ® 26/35KV 高压电缆选购全套技术资料

1. 执行标准

• 产品国标：GB/T12706.3-2020《额定电压 1kV～35kV 挤包绝缘电力电缆》
• 选型行业导则：DL/T401-2017《高压电缆选用导则》
• 工程设计规范：GB50217-2018《电力工程电缆设计标准》

2. 26/35kV 电缆核心电气性能（成都电缆厂国标出厂指标）

1. 电压定义：U₀=26kV（导体对地绝缘电压）、U=35kV（相间额定电压），系统最高运行电压 40.5kV，耐受 1.73 倍工频过电压
2. 导体长期允许温度：90℃；短路 5s 极限耐受温度 250℃
3. 绝缘结构：三层共挤内半导 + XLPE 交联绝缘 + 可剥离外半导，标称绝缘厚度≥18mm，杜绝分层、气隙引发局放超标
4. 耐压试验：2.5U₀=65kV 工频耐压 5min 无击穿；1.5U₀（39kV）局部放电量≤10pC（国标优等品≤5pC）
5. 敷设温度：环境≥0℃方可施工；低于 0℃需预热电缆盘，防止绝缘冷脆开裂
6. 最小弯曲半径（D = 电缆外径）
   • 三芯铠装高压电缆≥12D；三芯无铠装≥15D

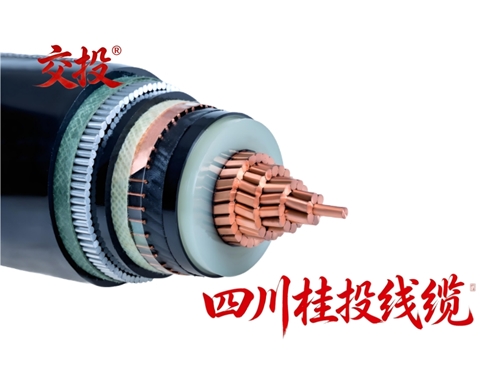

   • 单芯铠装（YJV62）≥15D；单芯无铠装≥20D

二、电缆型号完整释义与分场景选型（交投 ® 主流型号）

字母代号含义

主流型号、结构、适用场景（电缆厂采购选型对照表）

选购核心区分要点

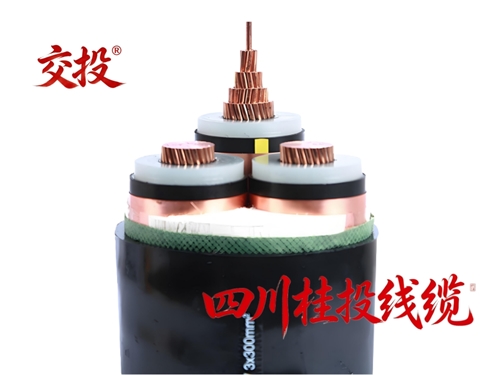

1. 三芯电缆：城市变电站、厂区总降、市政主干线首选，施工简单、接地规范统一；
2. 单芯 YJV62 电缆：大功率光伏、风电项目专用，严禁选用 YJV22 钢带铠装，交流运行产生涡流，持续发热烧毁护套；
3. 直埋、过路、地面重载区域必须 22 型钢带铠装；竖井、山体爬坡强制 32 型钢丝铠装。

三、导体材质与截面选购计算技术规范

1. 铜芯 / 铝芯选型对比（工程采购经济性判定）

1. 铜芯（YJV）
   优势：载流量高、电阻小、线路损耗低、短路热稳定性能优、机械强度高；适合短距离、大功率、重要市政、医院、数据中心核心回路；
   劣势：采购成本高、自重偏大。
2. 铝芯（YJLV）
   优势：单价低、重量轻、长距离光伏风电场大幅降低综合造价；
   劣势：同等截面载流量比铜芯低 25% 左右，接头易电化腐蚀，必须配套铜铝过渡端子；适合长距离郊外光伏集电线路、非核心工矿配电。

2. 导体截面选型两大硬性校核标准

（1）长期载流量校核（采购首要条件）

（2）短路热稳定校核

1. 直埋敷设（市政、光伏最常用）

• 铠装选型：YJV22 钢带铠装；穿越主干道、重载道路加厚铠装层；
• 外护套：中性干燥土壤选 PVC（V）；地下水、盐碱、腐蚀土壤选 PE（Y）护套；
• 附加要求：白蚁高发地区增加防蚁外护层；电缆沟铺设细沙 + 混凝土保护砖防护。

2. 隧道 / 综合管廊 / 室内桥架

• 人员密集、地下密闭空间：强制 WDZA 低烟无卤高压电缆，火灾低烟无毒；
• 普通厂区电缆沟：ZB/ZC 级阻燃 YJV；
• 多层桥架多根并列时，截面放大一档补偿散热衰减。

3. 竖井、山地、跨河顶管

• 垂直落差＞20m 禁止使用 YJV22 钢带铠装，统一采购 YJV32 钢丝铠装抗拉高压电缆；
• 长距离爬坡、水下敷设选用 PE 耐腐蚀外护套。

4. 光伏、风电单芯集电线路

• 型号限定：YJV62 非磁性不锈钢铠装单芯 26/35kV 高压电缆；
• 接地配套采购：护层电压限制器（保护器），配套交叉互联接地附件。

5. 防火特殊场景选购

1. 消防应急供电、数据中心不间断电源：NH 耐火高压电缆；
2. 化工厂、油库、危化园区：ZA-A 级阻燃铠装高压电缆；
3. 地铁、人防、地下商业街：WDZA 低烟无卤阻燃系列。

五、采购原厂资质与出厂技术资料要求（甄别劣质非标电缆厂）

1. 厂家资质文件
   营业执照、35kV 高压电缆全国工业产品生产许可证、型式试验报告（国家电线电缆检测中心出具）、ISO9001 质量体系认证；本地成都电缆厂具备自有三层共挤、局放检测、工频耐压全套产线，拒绝外购芯线贴牌小厂。
2. 单盘出厂随车技术资料
   每盘电缆附带：出厂合格证、工频耐压检测报告、局部放电检测记录、导体直流电阻检测报告、绝缘厚度检测记录、产品规格标牌；
3. 配套附件技术资料
   35kV 冷缩 / 预制终端、中间接头型式试验报告，附件电压等级严格匹配 26/35kV，禁止混用 10kV 附件；
4. 质保与售后技术服务
   国标电缆质保不低于 30 年，厂家提供现场敷设、电缆头制作技术指导，工程竣工配合耐压、局放试验。

六、进场质量外观选购核验标准（收货验收技术条款）

1. 电缆盘无变形、盘体牢固，两端密封封头完好，杜绝进水受潮；
2. 外护套无划伤、鼓包、气孔、开裂，铠装钢带 / 钢丝无锈蚀；
3. 电缆印字清晰完整：交投 ®、四川桂投线缆、26/35kV、型号、截面、执行标准、米标连续无缺失；
4. 2500V 兆欧表分段检测绝缘电阻，三相对地绝缘≥1000MΩ 方可接收；
5. 导体截面实测达标，铜 / 铝导体无偏芯、氧化、压扁，杜绝非标 “亏方” 线缆。

七、采购合同必写技术约束条款（规避工程返工风险）

1. 产品标准：严格执行 GB/T12706.3-2020，额定电压 26/35kV，绝缘厚度、局放、工频耐压满足国标优等品指标；
2. 型号完整标注：导体材质、芯数截面、铠装类型、护套材质、阻燃 / 耐火等级；例：3×300 YJV22-26/35kV ZC；
3. 单芯电缆专项条款：光伏风电项目明确采用 YJV62 非磁性铠装，厂家配套护层保护器供货；
4. 长度误差：每盘电缆米数误差≤±0.5%，提供激光计米原始记录；
5. 试验责任：到货可委托第三方检测，若局放、绝缘厚度、导体电阻不合格，厂家无条件退换并承担检测、误工损失；
6. 配套服务：随货提供全套出厂检测报告，厂家安排技术人员现场指导电缆头制作、竣工耐压试验。

八、选购常见误区与禁止错误选型

1. 误区 1：35kV 系统选用 21/35kV 电缆→绝缘厚度不足，雷雨季节易绝缘击穿；
2. 误区 2：单芯三相回路采购 YJV22 钢带铠装高压电缆→涡流发热，长期运行护套熔化短路；
3. 误区 3：竖井长落差使用钢带铠装 YJV22→电缆自重拉断导体，大面积停电；
4. 误区 4：直埋工程选用无铠装 YJV→外力挖掘破损，频繁故障；
5. 误区 5：低价非标亏方电缆，导体截面缩水、绝缘厚度不达标，载流量不足过热起火；
6. 误区 6：隧道、地下管廊选用普通 PVC 非低烟无卤电缆，火灾浓烟造成人员伤亡。

九、配套附件同步选购技术要求

1. 终端 / 中间接头电压等级必须 26/35kV，户内、户外区分采购，户外终端带防雨伞裙；
2. 三芯电缆配套≥16mm² 铜编织接地带；单芯 YJV62 配套护层保护器、交叉互联接地箱；
3. 密封材料、专用硅脂、清洁纸与电缆绝缘相容，禁止普通 PVC 胶带替代高压自粘密封带；
4. 直埋中间接头配套防水保护盒、防水填充复合物。
