四川桂投线缆・交投 ®26/35KV 高压电缆全套安装规范

一、施工前期检验规范（电缆厂出厂进场验收）

1. 资料核对
   进场核验交投 ®26/35KV 高压电缆合格证、出厂局放 / 耐压检测报告、规格标牌，确认型号（YJV22/YJLV22/YJV32/YJV62/WDZA-YJY23）、电压 26/35kV、芯数截面、铠装、阻燃耐火等级与设计一致；配套 35kV 专用终端、中间附件同批次查验保质期，无受潮破损。
2. 外观检查
   电缆盘无变形、外护套无划伤、鼓包、进水痕迹；端头密封完好；铠装钢带 / 钢丝无锈蚀；铝芯、铜芯高压电缆导体无氧化、压扁。
3. 绝缘预测试
   采用 2500V 兆欧表分段测绝缘电阻，26/35kV 高压电缆绝缘值≥1000MΩ 方可施工，测试后充分放电；低温环境电缆需静置回温再检测，杜绝绝缘误判。
4. 环境温度硬性要求
   敷设环境气温不得低于 0℃，冬季低温施工需提前将电缆盘移入室内预热；导体长期运行允许最高 90℃，短路 5s 极限 250℃。

1. 最小弯曲半径（D = 电缆外径，严禁小于该值）

2. 牵引施工规范

• 长距离隧道、排管使用电缆输送机 + 分段滑轮，直线段每 2～3m 布设滑轮；
• 仅允许尼龙牵引网套牵引电缆外护套，严禁钢丝绳直接捆扎铠装 / 导体；
• 牵引匀速，禁止急停、猛拉，控制侧压力，防止绝缘挤压破损；
• 电缆全程呈波浪形敷设，预留1.5%～2.5% 伸缩余量，应对地基沉降、热胀冷缩；终端、接头位置额外预留 1.5～2m 检修长度。

3. 分层、间距规范（桥架 / 电缆沟）

1. 高低压分层布置，26/35kV 高压电缆置于上层，与 10kV、低压电缆隔离；
2. 同层高压电缆净距≥100mm；
3. 与热力管道平行净距≥1m，交叉垂直净距≥0.5m，无隔离层时加装隔热隔板；
4. 支架固定间距：水平敷设≤1.5m，垂直竖井≤3m；转弯、接头两侧、电缆首尾必须增设固定卡箍，卡具内衬绝缘软垫，避免划伤护套。

三、四大敷设场景专项安装规范

（一）直埋敷设（市政、光伏最常用，成都电缆厂 YJV22 铠装高压电缆专用）

1. 埋深标准
   普通人行道、厂区地面≥0.7m；农田、耕地≥1.0m；穿越公路、主干道≥1.0m；建筑物基础下方≥0.3m；冻土地段埋深低于冻土层底部。
2. 沟槽垫层防护流程
   沟底清理石块、硬物，铺 100mm 厚细沙 / 软土整平；电缆排布完成后上方再铺 100mm 细沙，全覆盖电缆；上层加盖混凝土保护砖，砖宽超出电缆两侧各 50mm；回填分层夯实，沿线埋设电缆路径标识桩。
3. 穿管防护要求
   道路、围墙、建筑物出入口必须穿钢管 / MPP 保护管；保护管内径≥电缆外径 1.5 倍，管口打磨无毛刺；套管两端伸出路基、墙体≥0.5m；单根管道内只敷设一根三芯高压电缆，单芯电缆禁止多根同管并行。
4. 土壤限制
   避开化粪池、盐碱腐蚀土、垃圾填埋区；腐蚀地段选用 YJY23 聚乙烯外护套高压电缆，增加防腐涂层。

（二）桥架 / 电缆沟敷设（变电站、厂区室内）

1. 桥架底部无尖锐毛刺，金属桥架接地连通完整；
2. 多层桥架层间预留散热空隙，严禁高压电缆紧密堆叠；
3. 室内、地下管廊防火场景统一选用 WDZA 低烟无卤 26/35KV 高压电缆，桥架分段加装防火隔板、防火泥封堵；
4. 单芯交流高压电缆（YJV62）三相分槽布置，不可同槽紧贴，规避涡流发热烧毁电缆。

（三）隧道 / 综合管廊敷设

1. 隧道内保持通风散热，电缆间距放大至 150mm 以上；
2. 长距离隧道每 50m 设置检修人井，中间接头统一布置在井内；
3. 潮湿隧道做好排水，电缆抬高离地面≥200mm；
4. 消防配套耐火 NH 型高压电缆，隧道出入口、分隔处做防火封堵。

（四）竖井、山地爬坡敷设（YJV32 钢丝铠装高压电缆专用）

1. 垂直落差≥20m 必须选用细钢丝铠装 32 型高压电缆，钢带铠装 22 型禁止竖井长距离敷设；
2. 竖井分段承重固定，每 3m 一处承重夹具，不得仅依靠电缆下端受力；
3. 上下竖井出入口加大弯曲半径，增设缓冲滑轮，避免自重拉伸导体。

1. 施工环境条件
   室外接头制作湿度≤70%，无雨、雾、五级以上大风；环境温度 10～30℃，现场防尘防潮；隧道、地下室施工配备消防器材，禁止明火作业。
2. 绝缘剥离工艺
   剥离外护套、铠装、金属屏蔽、绝缘层全程专用刀具，绝缘表面光滑无划痕；屏蔽断口平滑过渡，无毛刺尖角，防止局部放电击穿；清洁绝缘仅使用配套专用清洁剂，杜绝油污粉尘残留。
3. 导体压接标准
   铜 / 铝线芯彻底清除氧化层，匹配对应规格压接模具，双侧压接；压接凸起打磨平整，导体连接紧密无间隙；铝芯高压电缆加装过渡端子，避免铜铝电化腐蚀。
4. 密封防水强制要求
   户外终端、直埋中间接头多层防水胶、密封带缠绕，底部设置排水孔；直埋接头加装防水保护盒，内部填充防水复合物；隧道、地下管廊接头外层防腐包裹。
5. 相间绝缘距离
   户内 35kV 终端相间、对地空气绝缘距离≥300mm；户外终端放大至 400mm，满足雷电过电压绝缘要求。

五、接地系统安装规范（单芯、三芯高压电缆区分执行）

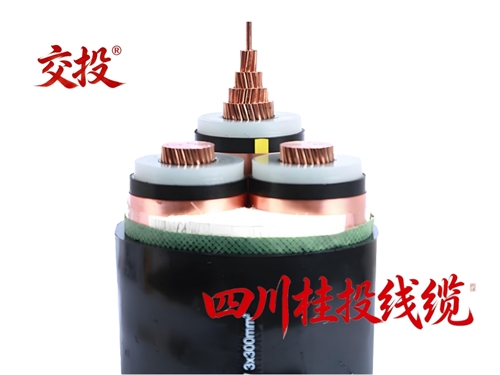

1. 三芯 YJV22 钢带铠装高压电缆

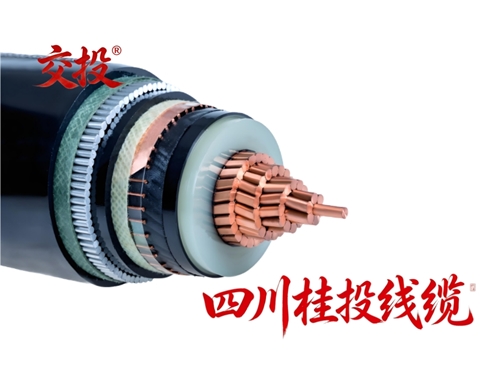

2. 单芯 YJV62 非磁性铠装高压电缆（光伏 / 风电汇集线路专用）

3. 通用接地要求

六、防火、防潮、防腐配套安装规范

1. 防火选型配套

• 人员密集隧道、地铁、医院、数据中心：WDZA 低烟无卤阻燃 26/35KV 高压电缆；
• 化工厂、油库、危化厂区：ZA-A 级阻燃高压电缆；
• 消防主供回路：NH 耐火高压电缆；
  桥架穿墙、穿楼板孔洞用防火泥、防火隔板封堵严实。

1. 防潮防腐
   地下水丰富、河道敷设选用 YJY 聚乙烯护套高压电缆；直埋接头盒内外双层防腐涂层；电缆盘露天存放需防雨遮盖，敷设后及时回填保护。

七、竣工试验与验收规范（电缆厂交付必做）

1. 绝缘电阻复测（2500V 摇表）；
2. 35kV 工频耐压试验、局部放电检测，局放量≤10pC 为合格；
3. 接地电阻测试，护层保护器直流耐压校验（单芯电缆）；
4. 全线路径、埋深、弯曲、接头、接地拍照留存资料；
5. 提供交投 ® 电缆出厂报告、试验记录、竣工图纸，满足电网、工程监理验收标准。

八、安装严禁违规操作（成都电缆厂安全警示）

1. 环境温度＜0℃直接敷设，绝缘冷脆开裂；
2. 弯曲半径小于规范值，损伤内屏蔽引发高压击穿；
3. 单芯交流电缆使用普通钢带铠装（YJV22），涡流发热烧电缆；
4. 竖井长落差使用 YJV22 钢带铠装，自重拉断导体；
5. 雨天、高湿环境制作电缆头，接头进水后期短路故障；
6. 直埋不铺细沙、不加盖保护砖，后期外力破损电缆；
7. 多根单芯电缆同管、同桥架紧贴并排敷设；
8. 牵引直接使用钢丝绳捆扎电缆本体。
